H Beam ສາຍເຊື່ອມ

H beam ສາຍເຊື່ອມ

VHAH beam ສາຍເຊື່ອມແມ່ນສາຍການຜະລິດ H beam ທີ່ມີປະສິດຕິພາບສູງລວມກັບອຸປະກອນແລະເຄື່ອງມືທີ່ແຕກຕ່າງກັນທີ່ຜະລິດໂດຍ JINFENG WELDCUT ຜູ້ທີ່ເປັນຜູ້ຜະລິດຈີນມືອາຊີບແລະຜູ້ສະຫນອງ.H beam ສາຍເຊື່ອມດ້ວຍລາຄາທີ່ເຫມາະສົມ. ໄດ້H beam ສາຍເຊື່ອມສະຫນອງຄວາມປອດໄພແລະປະສິດທິພາບສູງສໍາລັບການຜະລິດ H beams ຫຼື T beam.

JINFENG WELDCUT ຈະສະຫນອງການຮັບປະກັນ 2 ປີສໍາລັບການH beam ສາຍເຊື່ອມ. ອົງ​ປະ​ກອບ​ໄຟ​ຟ້າ​ຕົ້ນ​ຕໍ​ຂອງ​ການ​ຜະ​ລິດ H beam ໄດ້​ຖືກ​ຄັດ​ເລືອກ​ຈາກ​ຍີ່​ຫໍ້​ທີ່​ມີ​ຊື່​ສຽງ​ຂອງ​ໂລກ​ທີ່​ຈະ​ນໍາ​ຄວາມ​ສະ​ດວກ​ຫຼາຍ​ສໍາ​ລັບ​ຜູ້​ໃຊ້​ໃນ​ການ​ຊອກ​ຫາ​ພາກ​ສ່ວນ​ໃນ​ທ້ອງ​ຖິ່ນ​ໂດຍ​ບໍ່​ມີ​ການ​ຈາກ​ທາງ​ໄກ​ຈາກ​ປະ​ເທດ​ຈີນ​. VHFH beam ສາຍເຊື່ອມແມ່ນສາຍການຜະລິດແບບອັດຕະໂນມັດທີ່ກ້າວໜ້າ ແລະ ສູງທີ່ສຸດ ເພື່ອເພີ່ມສະມັດຕະພາບໃຫ້ແກ່ຜູ້ໃຊ້ສຸດທ້າຍຈາກອຸດສາຫະກຳຕ່າງໆ.

ຂໍ້ມູນຈໍາເພາະ

ຄຸນນະສົມບັດແລະຄໍາຮ້ອງສະຫມັກ

1.VHAH beam ສາຍເຊື່ອມແມ່ນສາຍການຜະລິດອັດຕະໂນມັດສູງເພື່ອຜະລິດ I beam ເຊື່ອມແລະ H beam ທີ່ມີແຮງງານຫນ້ອຍແລະ cranes ຫນ້ອຍ.

2.The ສາຍສາມາດປະສົມປະສານຢ່າງເຕັມສ່ວນກັບລະບົບ MES ແລະສໍາເລັດການສື່ສານໃນເວລາທີ່ແທ້ຈິງລະຫວ່າງຄອມພິວເຕີເທິງແລະລະບົບການຄວບຄຸມ, ສໍາເລັດການລວບລວມຂໍ້ມູນຂອງອຸປະກອນ, ອັບໂຫລດຂໍ້ມູນທີ່ເກັບກໍາທັງຫມົດກັບລະບົບ MES ໂຮງງານ (ຫຼືລະບົບການຄວບຄຸມສູນກາງເທິງ), ແລະຮັບປະກັນຄວາມທັນເວລາແລະປະສິດທິພາບຂອງການສົ່ງຂໍ້ມູນ.

3. ການອອກແບບ ແລະ ການປົກປ້ອງຕ້ອງຕອບສະໜອງໄດ້ຕາມຄວາມຮຽກຮ້ອງຕ້ອງການຂອງມາດຕະຖານແຫ່ງຊາດ ແລະ ການປົກປັກຮັກສາສິ່ງແວດລ້ອມ; ຄວາມປອດໄພຂອງອຸປະກອນແລະອຸປະກອນປ້ອງກັນຕ້ອງຕອບສະຫນອງມາດຕະຖານອຸດສາຫະກໍາທີ່ກ່ຽວຂ້ອງ;.

4.ນີ້H beam ສາຍເຊື່ອມຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການກໍ່ສ້າງເຮືອ, ເຮືອແລະການກໍ່ສ້າງເຫຼັກກ້າແລະໂຄງສ້າງເຫຼັກ, offshore, onshore, ສໍາລັບການເຊື່ອມໂລຫະ T-beam ສໍາລັບເຮືອແລະການກໍ່ສ້າງເຮືອ, H-beam ສໍາລັບການກໍ່ສ້າງເຫຼັກກ້າແລະໂຄງສ້າງເຫຼັກ, ຫຼືຂົວແລະອື່ນໆ.

5. ການອອກແບບທີ່ມີຄວາມຍືດຫຍຸ່ນຂອງອຸປະກອນການເຊື່ອມໂລຫະອະນຸຍາດໃຫ້ສະຫນັບສະຫນູນຍີ່ຫໍ້ໃດໆຂອງແຫຼ່ງພະລັງງານການເຊື່ອມໂລຫະ.

6. CE, ECA ຮັບຮອງມີຢູ່.

7. ສາຍນີ້ສະຫນອງການຜະລິດຈາກ beam ຫນ້າທີ່ແສງສະຫວ່າງກັບ beam ຫນ້າທີ່ຫນັກແຫນ້ນທີ່ມີຄວາມຫນາຂະຫນາດໃຫຍ່ໂດຍບໍ່ມີການປ່ຽນເຄື່ອງມືຫຼືອຸປະກອນໃດໆ.

8. ຈາກການປະກອບກັບ straightening ການປຸງແຕ່ງທັງຫມົດບໍ່ຈໍາເປັນຕ້ອງ cranes, ເຊິ່ງຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄວາມສ່ຽງຂອງການນໍາໃຊ້ cranes.

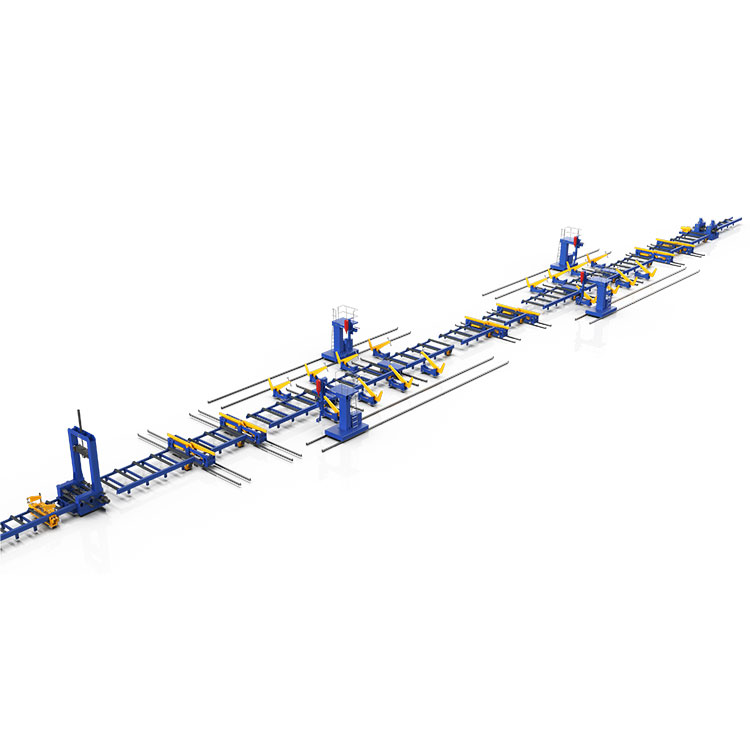

ມຸມເບິ່ງໂຄງສ້າງ

ບັນຊີລາຍຊື່ຂອງໂມດູນອຸປະກອນທີ່ໃຊ້ໃນH beam ສາຍເຊື່ອມ

1- ພື້ນທີ່ປະກອບ, ປະກອບມີ:

ເຄື່ອງຈັກປະກອບ H beam ລວງຕັ້ງຫນຶ່ງອັນ - ສໍາລັບການເຊື່ອມໂລຫະຈຸດ CO2 / MAG ກັບເວັບປະກອບແລະ flanges ໃນຮູບແບບ I.

ຫນຶ່ງຊຸດຂອງ Beam flipper ເພື່ອ overturn the H beam ຈາກຕໍາແຫນ່ງ âIâ ໄປຫາຕໍາແຫນ່ງ âHâ ເພື່ອຄວາມປອດໄພໃນການຂົນສົ່ງໃນຕາຕະລາງ roller ຂອງສາຍ.

2- ພື້ນທີ່ເຊື່ອມ

ໃນເຂດການເຊື່ອມໂລຫະ #1, ປະກອບມີ:

ສອງຊຸດຂອງ cantilever ປະເພດ H beam ເຄື່ອງເຊື່ອມ. ເຄື່ອງເຊື່ອມໂລຫະແຕ່ລະເຄື່ອງມີ 1 ຫົວເຊື່ອມ arc submerged (ສະຫນັບສະຫນູນການເຊື່ອມໂລຫະ arc ດຽວຫຼື tandem arc welding ເຕັກໂນໂລຊີ).

ສອງຊຸດຂອງ beam tilters ເພື່ອເຮັດໃຫ້ H beam ນັ່ງຢູ່ 45 ອົງສາເພື່ອຮັບປະກັນໃຫ້ມີຕໍາແຫນ່ງການເຊື່ອມໂລຫະທີ່ດີ.

ກະຕ່າເຫຼັກຊຸດໜຶ່ງ (ປະກອບດ້ວຍລົດເຫລັກ 2 ໜ່ວຍ) ສຳລັບການນຳສາຍເຂົ້າໃສ່ເຄື່ອງເຊື່ອມ SAW cantilever ໜ່ວຍທີ 2 ພາຍຫຼັງສຳເລັດການເຊື່ອມໂລຫະແຜ່ນທີ່ 1 ແລ້ວ.

ລະຫວ່າງເຂດການເຊື່ອມໂລຫະ #1 ແລະພື້ນທີ່ #2, ມີຫນຶ່ງຊຸດຂອງ flipper beam ເພື່ອ overturn beam ທີ່ໄດ້ຖືກເຊື່ອມດ້ວຍ 2 seams ການເຊື່ອມໃນ 180 ອົງສາເພື່ອເຮັດໃຫ້ການເຊື່ອມໂລຫະອີກ 2 seams ຕ້ອງການການເຊື່ອມກັບດ້ານເທິງ.

ໃນເຂດການເຊື່ອມໂລຫະ #2, ປະກອບມີຄືກັນກັບພື້ນທີ່ການເຊື່ອມໂລຫະ #1.

3- ເສັ້ນກົງ, ປະກອບມີ:

ຊຸດ Beam flipper ນຶ່ງຊຸດເພື່ອປີ້ນ H beam ຈາກຕໍາແຫນ່ງ âHâ ໄປເປັນຕໍາແໜ່ງ âIâ ສໍາລັບການເຮັດໃຫ້ກົງຢູ່ຫນ້າແປນຂອງ beam ໂດຍເຄື່ອງ straightening ຕໍ່ໄປ.

ຫນຶ່ງ H beam flange straightening ເຄື່ອງ - ສໍາລັບ straightening flanges ຂອງ H beam. ຫນຶ່ງ H beam ມີ 2 flanges. ທັງສອງ flanges ຕ້ອງການ straightening. ແຕ່ເຄື່ອງຫນຶ່ງຄັ້ງດຽວສາມາດ straighten ສຸດ flange ຫນຶ່ງ. ດັ່ງນັ້ນ, ຫຼັງຈາກສໍາເລັດການ straightening ຂອງ 1 flange, ຫຼັງຈາກນັ້ນ flipper beam ຈະ overturn beam ທີ່ 180 ອົງສາເພື່ອເຮັດໃຫ້ flange ທີ່ຕ້ອງການ straightening ຂ້າງລຸ່ມ.

ວິທີການຜະລິດທໍ່ H beam / I beam ທີ່ເຊື່ອມຈາກແຜ່ນເຫຼັກ?

ຕໍ່ໄປນີ້ແມ່ນຕາຕະລາງການໄຫຼເຂົ້າການຜະລິດສໍາລັບການຜະລິດຈາກແຜ່ນຈົນກ່ວາ H beam ແລະການກວດກາສຸດທ້າຍ.

ຕາຕະລາງການຜະລິດ
