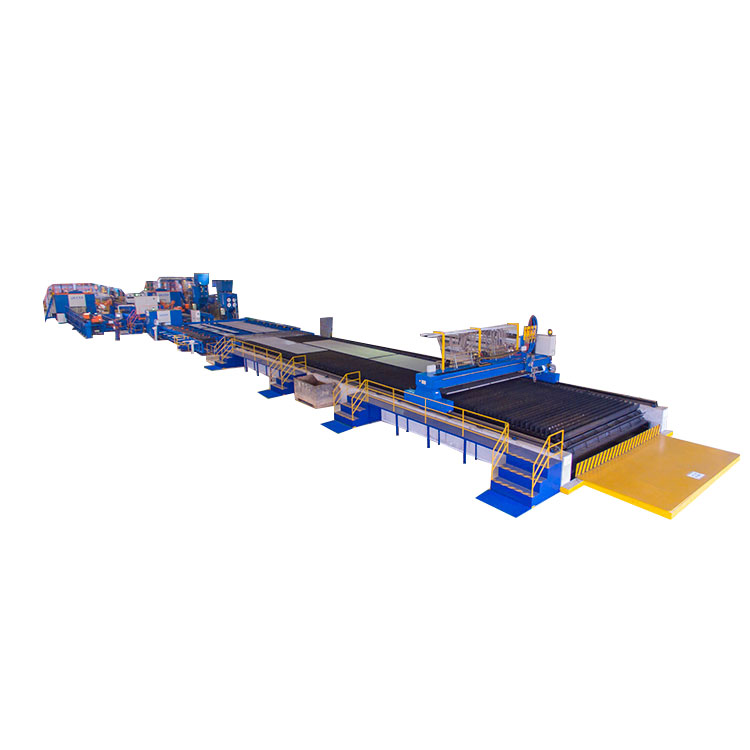

ຫຸ່ນຍົນເຄື່ອງຕັດ Plasma

PBG400

ຫຸ່ນຍົນເຄື່ອງຕັດ Plasma

ສໍາລັບທັງຫມົດຫຸ່ນຍົນເຄື່ອງຕັດ Plasmaທີ່ຜະລິດໂດຍ JINFENG WELDCUT ຈະມີການຮັບປະກັນ 2 ປີ, ແລະອຸປະກອນທີ່ມີຕາຕະລາງ Roller, ໂຄງຮ່າງການຂ້າມ, ການກັ່ນຕອງຂີ້ຝຸ່ນ, ລະບົບຕັດ plasma, ແລະຫນ້າທີ່ທາງເລືອກເຊັ່ນອຸປະກອນເຄື່ອງຫມາຍ dot peen, ເຄື່ອງຫມາຍ inkjet ກັບຫຸ່ນຍົນ, ແລະສະຫນັບສະຫນູນການໂຕ້ຕອບ CAD-CAM ທັງຫມົດ. PBGຫຸ່ນຍົນເຄື່ອງຕັດ Plasmaແມ່ນເສັ້ນຕັດ plasma ຫຸ່ນຍົນທີ່ກ້າວຫນ້າທີ່ສຸດເພື່ອເພີ່ມຜົນຜະລິດສໍາລັບຜູ້ໃຊ້ສຸດທ້າຍຈາກອຸດສາຫະກໍາຕ່າງໆ.

ຂໍ້ມູນຈໍາເພາະ

ຄຸນນະສົມບັດແລະຄໍາຮ້ອງສະຫມັກ

1.PBGຫຸ່ນຍົນເຄື່ອງຕັດ Plasmaແມ່ນເສັ້ນຕັດອັດຕະໂນມັດສູງປະສົມປະສານກັບອຸປະກອນທີ່ແຕກຕ່າງກັນ. ໂດຍການດໍາເນີນງານທີ່ສໍາຄັນຫນຶ່ງໂດຍຜູ້ປະຕິບັດການຫນຶ່ງ, ສາຍເລີ່ມຕົ້ນການປຸງແຕ່ງອັດຕະໂນມັດຈາກການໂຫຼດວັດສະດຸ, ການຕັດແຜ່ນໂດຍເຄື່ອງຕັດ oxyfuel ຫຼາຍຫົວ, ການເຮັດຄວາມສະອາດຂອບ, ເຄື່ອງຫມາຍ inkjet, ຕັດ plasma ແລະການຖອນຊິ້ນສ່ວນ.

2. ເສັ້ນສາມາດປະສົມປະສານຢ່າງເຕັມສ່ວນກັບລະບົບ MES ແລະອະນຸຍາດໃຫ້ຄວບຄຸມໄລຍະໄກຜ່ານ viewer ທີມງານສໍາລັບວິສະວະກອນຈາກຜູ້ຜະລິດເພື່ອປະຕິບັດການວິນິດໄສຫ່າງໄກສອກຫຼີກໄດ້ຢ່າງງ່າຍດາຍເພື່ອແກ້ໄຂບັນຫາຜ່ານອິນເຕີເນັດໂດຍບໍ່ມີການສົ່ງວິສະວະກອນໄປຫາບ່ອນເຮັດວຽກ.

3. ລະບົບ CNC ສະຫນອງການຄວບຄຸມຢ່າງເຕັມທີ່ຂອງລະບົບສາຍຕົ້ນຕໍທັງຫມົດ (ຫຸ່ນຍົນ, ຕາຕະລາງ roller, conveyor ຂ້າມ, ກະຕ່າວັດແທກແລະ gripper, ລະບົບເຄື່ອງຫມາຍ) ã

4.ສາມາດອ່ານໄຟລ໌ *.gen ທີ່ສ້າງຂຶ້ນຈາກ Tribon/AM, ໄຟລ໌ DSTV ທີ່ສົ່ງອອກມາຈາກຊອບແວອອກແບບ TEKLA ແລະຮູບແບບອື່ນໆ.

5.Theຫຸ່ນຍົນເຄື່ອງຕັດ Plasmaຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການກໍ່ສ້າງເຮືອ, ເຮືອແລະ offshore ສໍາລັບການຕັດ plasma ຂອງ stiffener ເພື່ອເຮັດໃຫ້ກະດານຮາບພຽງ, ການກໍ່ສ້າງທາງລຸ່ມ double, subassemblies, bulkheads, webs, ກະດານຈຸນລະພາກສໍາລັບເຮືອ / ເຮືອທີ່ແຕກຕ່າງກັນ. ກັບ PBGຫຸ່ນຍົນເຄື່ອງຕັດ Plasma, ໂຮງງານຜະລິດເຮືອຫຼືການກໍ່ສ້າງເຮືອສາມາດເພີ່ມການຜະລິດຂອງເຂົາເຈົ້າແລະຫຼຸດຜ່ອນແຮງງານ.

ລາຍລະອຽດ

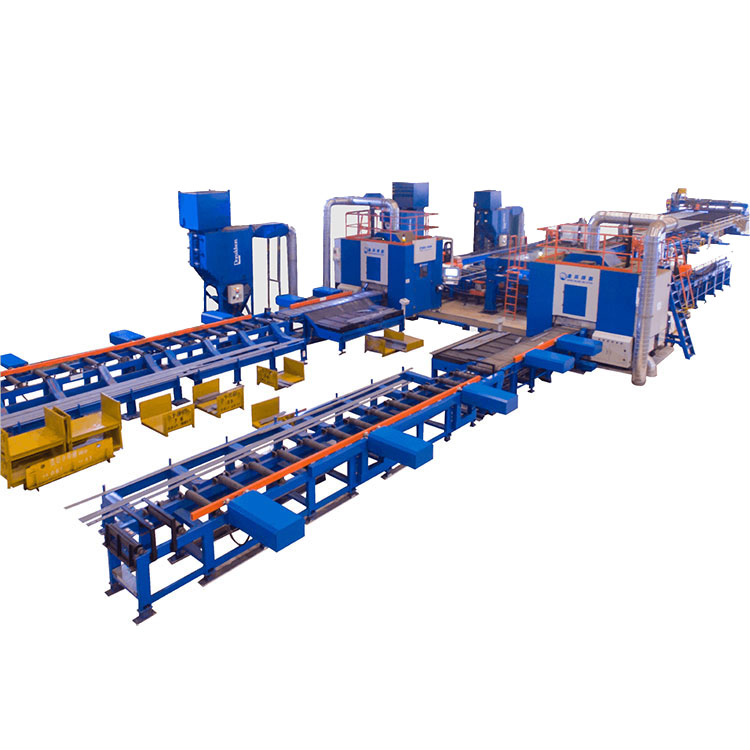

PBG400ຫຸ່ນຍົນເຄື່ອງຕັດ Plasmaປະ​ກອບ​ດ້ວຍ:

Multi-torch ເຄື່ອງຕັດ oxy-ນໍ້າມັນເຊື້ອໄຟ

Roller conveyors

ເສັ້ນທໍາຄວາມສະອາດຂອບ

ເຄື່ອງຕັດແຂບ

ເຄື່ອງລໍາລຽງຂ້າມ

ການໃສ່ຫມຶກດ້ວຍແຂນຫຸ່ນຍົນ

ປ້ອນຕາຕະລາງ Roller

ຫ້ອງຕັດ plasma ຫຸ່ນຍົນທີ່ມີການກັ່ນຕອງຂີ້ຝຸ່ນ

ເຄື່ອງລຳລຽງສາຍພານ-ຈານຈັດຮຽງສ່ວນສັ້ນ

ຕາຕະລາງ roller ຜົນຜະລິດສໍາລັບພາກສ່ວນຍາວ

ຕາຕະລາງຮັບສໍາລັບສ່ວນຍາວ

ມຸມເບິ່ງໂຄງສ້າງ

Multi-torch ເຄື່ອງຕັດ oxy-ນໍ້າມັນເຊື້ອໄຟ

ເຄື່ອງຕັດນໍ້າມັນເຊື້ອໄຟ oxy ໄດ້ຖືກຕິດຕັ້ງດ້ວຍ torches ຫຼາຍສໍາລັບການຕັດຕາມລວງຍາວຂອງແຜ່ນເຫຼັກໃນແຖບຍາວຫຼາຍ. ເຄື່ອງໄດ້ຖືກອອກແບບໃນໂຄງສ້າງ gantry ແລະປະສົມປະສານກັບຕາຕະລາງມ້ວນເພື່ອຍ້າຍແຖບຍາວໄປຫາຕາຕະລາງ roller buffler. ບໍ່ຈໍາເປັນຕ້ອງລົດເຄນຫຼືຄູ່ມື unloading ເສັ້ນດ່າງຍາວຫຼັງຈາກການຕັດໄຟ.

ເສັ້ນທໍາຄວາມສະອາດຂອບ

ໂດຍປະສົມປະສານສາຍທໍາຄວາມສະອາດຂອບກັບ PBG400ຫຸ່ນຍົນເຄື່ອງຕັດ Plasma, ໂດຍການນໍາໃຊ້ລໍ້ແປງເພື່ອເອົາສີ prime ຈາກແຂບຂອງ profile ໄດ້, ໂດຍໃຊ້ລໍ້ grinding ເພື່ອເອົາ slag ແລະ burrs ຂອງ strip cutting flame oxy, ບ່ອນທີ່ຈະມີການເຊື່ອມໂລຫະ, ສາມາດເພີ່ມຄຸນນະພາບການເຊື່ອມໂລຫະໃນການປຸງແຕ່ງຕໍ່ໄປ.

ເຄື່ອງຕັດແຂບ

ໂດຍປະສົມປະສານເຄື່ອງຂັດຂອບໃສ່ກັບ PBG400ຫຸ່ນຍົນເຄື່ອງຕັດ Plasma, ໂດຍໃຊ້ລໍ້ກົດເພື່ອກົດໃສ່ 4 ແຄມຂອງແຖບຮາບພຽງ, ແຖບຍາວທີ່ມີແຂບແຫຼມຫຼັງຈາກການຕັດຄວາມຮ້ອນເພື່ອຮູບຮ່າງຂອງຂອບ 4 ໃນ R2-R3 ຂອບຮອບ, ເຊິ່ງຈະມີຫນ້າດິນທີ່ດີສໍາລັບການທາສີໃນການປຸງແຕ່ງຕໍ່ໄປ.

ຫຸ່ນຍົນເຄື່ອງໝາຍ inkjet

ເພື່ອຕິດຕັ້ງເຄື່ອງໝາຍ inkjet ຫົວໃສ່ແຂນຫຸ່ນຍົນ. ຫຸ່ນຍົນກໍາລັງເຄື່ອນຍ້າຍຕາມຄວາມຍາວຂອງແຖບຮາບພຽງເພື່ອເຮັດເຄື່ອງຫມາຍຫມຶກສໍາເລັດຮູບຕາມຄວາມຍາວທັງຫມົດຂອງແຖບເຫຼັກຍາວ. ຫຼັງ​ຈາກ​ການ​ພິມ​ຫມຶກ​ຢູ່​ໃນ​ຮູບ​ແບບ​, ຂໍ້​ມູນ​ບໍ່​ຈໍາ​ເປັນ​ຕ້ອງ​ກັບ​ຄືນ​ໄປ​ບ່ອນ​ຕົ້ນ​ສະ​ບັບ​ຈາກ​ນັ້ນ​ຈະ​ຖືກ​ຍ້າຍ​ໄປ PBG400ຫຸ່ນຍົນເຄື່ອງຕັດ Plasmaຫ້ອງຕັດສໍາລັບການຕັດ plasma.

ຫ້ອງຕັດຫຸ່ນຍົນ

ໂດຍການຕິດຕັ້ງແຂນຫຸ່ນຍົນ 6 ແກນພາຍໃນຫ້ອງຕັດເພື່ອປະຕິບັດການຕັດທີ່ມີຄຸນນະພາບສູງໃນໂປຣໄຟລ໌. ນີ້ແມ່ນສ່ວນສໍາຄັນຂອງ PBG400 ທັງຫມົດຫຸ່ນຍົນເຄື່ອງຕັດ Plasmaຫ້ອງຕັດສໍາລັບການຕັດ plasma.

Belt-plate conveyor ແລະຕາຕະລາງຮັບ

ໂດຍການຕິດຕັ້ງສາຍແອວ-ແຜ່ນ conveyor ຫຼັງຈາກສະພາການຕັດ, PBG400ຫຸ່ນຍົນເຄື່ອງຕັດ Plasmaອັດຕະໂນມັດສາມາດຈັດຮຽງພາກສ່ວນສັ້ນແລະອັດຕະໂນມັດຜົນຜະລິດພາກສ່ວນ. ສ່ວນສັ້ນແມ່ນ pusher ໂດຍ pusher ກັບຕາຕະລາງຮັບສໍາລັບຜູ້ປະກອບການປະຕິບັດພາກສ່ວນສັ້ນໄດ້ຢ່າງງ່າຍດາຍ.

ສ່ວນຍາວ pusher ແລະຕາຕະລາງຮັບ

Pusher ພາກສ່ວນຍາວແມ່ນປະສົມປະສານກັບຕາຕະລາງ roller ຜົນຜະລິດ, ໃນເວລາທີ່ພາກສ່ວນຍາວມາຮອດຕາຕະລາງ roller ຜົນຜະລິດຢູ່ທີ່ນີ້, pusher ອັດຕະໂນມັດຈະຍູ້ພາກສ່ວນຍາວລົງໃນຕາຕະລາງຮັບ.
