Profile ຕັດ Plasma Line

PRG 400

Profile ຕັດ Plasma Lines

ສໍາລັບທັງຫມົດProfile ຕັດ Plasma Lines ແລະເຄື່ອງຕັດ plasma ທີ່ຜະລິດໂດຍ JINFENG WELDCUT ຈະມີການຮັບປະກັນ 2 ປີ, ແລະອຸປະກອນທີ່ມີທາງເລືອກເຊັ່ນ: Roller tables, cross conveyor, inkjet marking, dust filter, plasma cutting system, output belt-plate conveyor, tilters and support all CAD-CAM interfaces. PRGProfile ຕັດ Plasma Lines ແມ່ນເສັ້ນຕັດ plasma ຫຸ່ນຍົນທີ່ກ້າວຫນ້າທີ່ສຸດເພື່ອເພີ່ມຜົນຜະລິດສໍາລັບຜູ້ໃຊ້ສຸດທ້າຍຈາກອຸດສາຫະກໍາຕ່າງໆ.

ຂໍ້ມູນຈໍາເພາະ

ຄຸນນະສົມບັດແລະຄໍາຮ້ອງສະຫມັກ

1. PRGProfile ຕັດ Plasma Lines ເປັນອຸປະກອນຕັດອັດຕະໂນມັດສູງປະສົມປະສານກັບແຂນຫຸ່ນຍົນ ABB ຫົກແກນ. ໂດຍການດໍາເນີນງານທີ່ສໍາຄັນຫນຶ່ງໂດຍຜູ້ປະຕິບັດການຫນຶ່ງ, ສາຍເລີ່ມຕົ້ນການປຸງແຕ່ງອັດຕະໂນມັດຈາກການໂຫຼດວັດສະດຸແລະການຖອນຊິ້ນສ່ວນຫຼັງຈາກການຕັດ plasma.

2. ເສັ້ນສາມາດປະສົມປະສານຢ່າງເຕັມສ່ວນກັບລະບົບ MES ແລະອະນຸຍາດໃຫ້ຄວບຄຸມໄລຍະໄກຜ່ານ viewer ທີມງານສໍາລັບວິສະວະກອນຈາກຜູ້ຜະລິດເພື່ອປະຕິບັດການວິນິດໄສຫ່າງໄກສອກຫຼີກໄດ້ຢ່າງງ່າຍດາຍເພື່ອແກ້ໄຂບັນຫາຜ່ານອິນເຕີເນັດໂດຍບໍ່ມີການສົ່ງວິສະວະກອນໄປຫາບ່ອນເຮັດວຽກ.

3. ລະບົບ CNC ສະຫນອງການຄວບຄຸມຢ່າງເຕັມທີ່ຂອງລະບົບສາຍຕົ້ນຕໍທັງຫມົດ (ຫຸ່ນຍົນ, ຕາຕະລາງ roller, conveyor ຂ້າມ, ກະຕ່າວັດແທກແລະ gripper, ລະບົບເຄື່ອງຫມາຍ) ã

4.ສາມາດອ່ານໄຟລ໌ *.gen ທີ່ສ້າງຂຶ້ນຈາກ Tribon/AM, ໄຟລ໌ DSTV ທີ່ສົ່ງອອກມາຈາກຊອບແວອອກແບບ TEKLA ແລະຮູບແບບອື່ນໆ.

5.ນີ້Profile ຕັດ Plasma Lines ໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ Shipbuilding, shipyard ແລະ offshore ສໍາລັບການຕັດ plasma ຂອງ stiffener ເພື່ອເຮັດໃຫ້ກະດານຮາບພຽງ, ການກໍ່ສ້າງທາງລຸ່ມ double, subassemblies, bulkheads, webs, ກະດານຈຸນລະພາກສໍາລັບເຮືອ / ເຮືອທີ່ແຕກຕ່າງກັນ. ກັບ PRGProfile ຕັດ Plasma Lines, ໂຮງງານຜະລິດເຮືອຫຼືການກໍ່ສ້າງເຮືອສາມາດເພີ່ມການຜະລິດຂອງເຂົາເຈົ້າແລະຫຼຸດຜ່ອນແຮງງານ.

ລາຍລະອຽດ

PRG400Profile ຕັດ Plasma Lines ປະ​ກອບ​ດ້ວຍ​:

Tilters ສໍາລັບ overturn ໂປຣໄຟລ໌

Roller conveyors ເປັນ buffler

conveyor ຂ້າມສໍາລັບການໂຫຼດ

ການວັດແທກລົດເຂັນແລະມືຈັບ

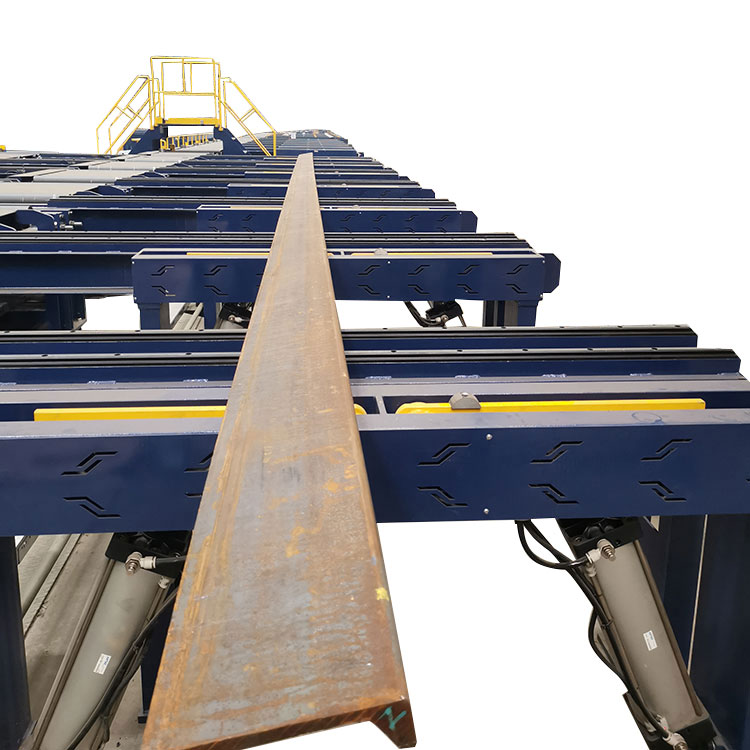

ປ້ອນຕາຕະລາງ Roller

ອຸ​ປະ​ກອນ​ເຄື່ອງ​ຫມາຍ inkjet​,

ຫ້ອງຕັດ plasma ຫຸ່ນຍົນທີ່ມີການກັ່ນຕອງຂີ້ຝຸ່ນ

ເຄື່ອງລຳລຽງສາຍພານ-ຈານຈັດຮຽງສ່ວນສັ້ນ

ຕາຕະລາງ roller ຜົນຜະລິດສໍາລັບພາກສ່ວນຍາວ

conveyor ຂ້າມສໍາລັບພາກສ່ວນຍາວ

Tilters ສໍາລັບ grinding ຄູ່ມື

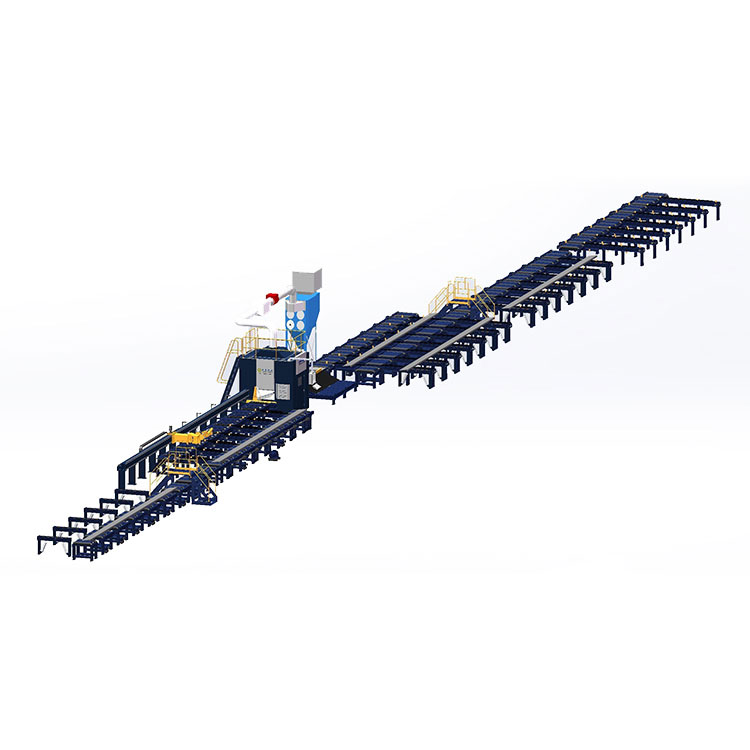

ມຸມເບິ່ງໂຄງສ້າງ

ການວັດແທກລົດເຂັນແລະມືຈັບ

ການໃຫ້ອາຫານ profile ເຂົ້າໄປໃນຫ້ອງຕັດໃນເວລາດຽວກັນເພື່ອວັດແທກຄວາມຍາວຂອງ profile ປ້ອນ.

ເຄື່ອງໝາຍ inkjet

ໂດຍອຸປະກອນເຄື່ອງໝາຍ inkjet ເພື່ອພິມຕົວອັກສອນ, ຕົວເລກ, ສັນຍາລັກ ແລະເສັ້ນໂຄ້ງ (ເສັ້ນປີ້ນກັນ)

ຫ້ອງຕັດຫຸ່ນຍົນ

ໂດຍການຕິດຕັ້ງແຂນຫຸ່ນຍົນ 6 ແກນພາຍໃນຫ້ອງຕັດເພື່ອປະຕິບັດການຕັດທີ່ມີຄຸນນະພາບສູງໃນໂປຣໄຟລ໌. ນີ້ແມ່ນສ່ວນສໍາຄັນຂອງ PRG400 ທັງຫມົດProfile ຕັດ Plasma Lineດ.

Belt-plate conveyor ແລະຕາຕະລາງຮັບ

ໂດຍການຕິດຕັ້ງສາຍແອວ-ແຜ່ນ conveyor ຫຼັງຈາກສະພາການຕັດ, PRG400Profile ຕັດ Plasma Lines ອັດຕະໂນມັດສາມາດຈັດຮຽງສ່ວນສັ້ນແລະອັດຕະໂນມັດຜົນຜະລິດພາກສ່ວນ. ສ່ວນສັ້ນແມ່ນ pusher ໂດຍ pusher ກັບຕາຕະລາງຮັບສໍາລັບຜູ້ປະກອບການປະຕິບັດພາກສ່ວນສັ້ນໄດ້ຢ່າງງ່າຍດາຍ.

ເທນເຕີ

ໃນເຄື່ອງຕັດ plasma ຫຸ່ນຍົນ PRG400 ມີ 3 ກຸ່ມຂອງ tilters ຕິດຕັ້ງ. ກຸ່ມທໍາອິດແມ່ນສໍາລັບ overturn bulbs 180 ອົງສາເພື່ອເຮັດໃຫ້ຫົວ bulb ຢູ່ລຸ່ມ. ອີກ 2 ກຸ່ມແມ່ນເອົາຊິ້ນສ່ວນໃຫ້ຜູ້ປະຕິບັດການເຮັດດ້ວຍມືເພື່ອເອົາ burr ທັງສອງດ້ານຂອງພາກສ່ວນຫຼັງຈາກຕັດ.
