ສາຍເຊື່ອມ 3-in 1 H Beam

JINFENG WELDCUT ເປັນຜູ້ຜະລິດຈີນມືອາຊີບແລະຜູ້ສະຫນອງ 3-in 1 H beam welding ສາຍທີ່ມີລາຄາທີ່ເຫມາະສົມ. ສາຍການເຊື່ອມໂລຫະ 3-in 1 H beam ແມ່ນປະສົມປະສານກັບການປະກອບ, ການເຊື່ອມໂລຫະແລະ straightening ສຸດ flange ຫຼັງຈາກການເຊື່ອມໂລຫະໃນເຄື່ອງຫນຶ່ງສໍາລັບການເຮັດໃຫ້ການເຊື່ອມໂລຫະ H-beam ຫຼື T-beam. ມັນສາມາດຮັບຮູ້ການຜະລິດກ່ຽວກັບການເຊື່ອມໂລຫະ H-beam ຫຼື T-beam ດ້ວຍຄວາມໄວໄວແລະຄວາມຖືກຕ້ອງສູງ, ເຊິ່ງມີຄຸນສົມບັດຂອງການດໍາເນີນງານງ່າຍດາຍ, ພື້ນທີ່ຫວ່າງຫນ້ອຍແລະແຮງງານຫນ້ອຍ.

ສົ່ງສອບຖາມ

PDF DownLoad

ລາຍລະອຽດຜະລິດຕະພັນ

ZHJສາຍເຊື່ອມ 3-in 1 H beam

JINFENG WELDCUT ເປັນຜູ້ຜະລິດຈີນມືອາຊີບແລະຜູ້ສະຫນອງສາຍເຊື່ອມ 3-in 1 H beamດ້ວຍລາຄາທີ່ເຫມາະສົມ. ໄດ້ສາຍເຊື່ອມ 3-in 1 H beamໄດ້ຖືກປະສົມປະສານກັບການປະກອບ, ການເຊື່ອມໂລຫະແລະ straightening ສຸດ flange ຫຼັງຈາກການເຊື່ອມໂລຫະໃນຫນຶ່ງເຄື່ອງສໍາລັບການເຮັດໃຫ້ການເຊື່ອມໂລຫະ H-beam ຫຼື T-beam. ມັນສາມາດຮັບຮູ້ການຜະລິດກ່ຽວກັບການເຊື່ອມໂລຫະ H-beam ຫຼື T-beam ດ້ວຍຄວາມໄວໄວແລະຄວາມຖືກຕ້ອງສູງ, ເຊິ່ງມີຄຸນສົມບັດຂອງການດໍາເນີນງານງ່າຍດາຍ, ພື້ນທີ່ຫວ່າງຫນ້ອຍແລະແຮງງານຫນ້ອຍ.

ສໍາລັບທັງຫມົດສາຍເຊື່ອມ 3-in 1 H beamທີ່ຜະລິດໂດຍ JINFENG WELDCUT ຈະມີການຮັບປະກັນ 12 ເດືອນ, ເຊິ່ງເປັນເຄື່ອງຈັກທີ່ມີປະສິດທິພາບສູງສຸດເພື່ອເພີ່ມຜົນຜະລິດສໍາລັບຜູ້ໃຊ້ສຸດທ້າຍຈາກໂຄງສ້າງເຫຼັກ, ຂົວ, ການກໍ່ສ້າງ.

ຂໍ້ມູນຈໍາເພາະ

ຕົວແບບ	ZHJ15	ZHJ18	ZHJ20
ຄວາມສູງຂອງເວັບ T-Beam (H)	200-1500mm	200-1800	200-2000mm
ຄວາມໜາຂອງເວັບ (d)	6-12 ມມ	6-19ມມ	6-30mm
ຄວາມກວ້າງຂອງແປນ (B)	200 ~ 800 ມມ	200 ~ 1000 ມມ
ຄວາມໜາຂອງໜ້າແປນ (t)	6-25 ມມ	6-40 ມມ
ຄວາມຍາວຂອງລໍາ (L)	4000-15000mm	4000-15000mm	4000-15000mm
ວັດສະດຸ Beam	Q235
ປະເພດການເຊື່ອມ	submerged arc ການເຊື່ອມໂລຫະທາງຂວາງ
ແຫຼ່ງພະລັງງານການເຊື່ອມໂລຫະ	ສາຍດ່ຽວ ຫຼື ສາຍຄູ່	ສາຍດຽວ	ສາຍດຽວ
ຄວາມໄວຜົນຜະລິດການເຊື່ອມໂລຫະ	200-1000 ມມ/ນທ
ມຸມໄຟ:	45° ປັບໄດ້ດີ
ແຮງດັນໄຮໂດລິກ	≤16 MPa
ລະບົບການຟື້ນຟູ Flux	2 ຊຸດ
ປະລິມານຂອງ flux hopper	2×50L
ມ້ວນລໍາລຽງປ້ອນຂໍ້ມູນ:	12000 ມມ
ມ້ວນລໍາລຽງຜົນຜະລິດ:	12000 ມມ
ພະລັງງານເຄື່ອງຈັກຕົ້ນຕໍ	14.5kW
ລະບົບໄຮໂດຼລິກ:	1 ຊຸດ
ຫນ່ວຍບໍລິການ straightening	1 ຊຸດ, ປະສົມປະສານຢູ່ໃນເຄື່ອງ
ການສະຫນອງພະລັງງານ:	AC/380 V/50 Hz/3PH
ຄວາມສາມາດໃນການຍືດຕົວ	6-40mm

ຄຸນນະສົມບັດແລະຄໍາຮ້ອງສະຫມັກ

ສາຍເຊື່ອມ 3-in 1 H beamມີຫນ້າທີ່ລວມກັນຂອງ H beam, ການປະກອບ T-beam, ການເຊື່ອມໂລຫະແລະ flange deformation straightening ຫຼັງຈາກເຊື່ອມ. ດັ່ງນັ້ນ, ມັນສາມາດຮັບຮູ້ການຜະລິດ H beam ແລະ T beam ໄດ້ຢ່າງຖືກຕ້ອງແລະໄວ. ມັນມີຂໍ້ດີດັ່ງຕໍ່ໄປນີ້: ການດໍາເນີນງານງ່າຍດາຍ, ຄ່າໃຊ້ຈ່າຍແຮງງານຫນ້ອຍແລະພື້ນທີ່ປົກຄຸມຂະຫນາດນ້ອຍ.

ເສັ້ນນີ້ມີສອງຂະບວນການເຊື່ອມໂລຫະທາງເລືອກສໍາລັບທ່ານທີ່ຈະເລືອກເອົາຕາມຄວາມຫນາຂອງແຜ່ນເຫຼັກໂຄງສ້າງທີ່ຈະເຊື່ອມ:

ທາງເລືອກ A: ການເຊື່ອມໂລຫະສາຍຄູ່ arc ດຽວເຊິ່ງອັດຕາເງິນຝາກແມ່ນ 40% ສູງກວ່າການເຊື່ອມໂລຫະ arc ເສັ້ນດຽວທົ່ວໄປ, Sot ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບໂຄງສ້າງເຫຼັກທີ່ມີຄວາມຫນາຫນ້ອຍກວ່າ 20mm.

ທາງເລືອກ B: ການເຊື່ອມໂລຫະສາຍດຽວ arc ດຽວ. ມັນເຫມາະສົມສໍາລັບລະດັບຄວາມຫນາຂອງແຜ່ນທີ່ໃຫຍ່ກວ່າຂອງການເຊື່ອມໂລຫະ.

ລາຍລະອຽດ

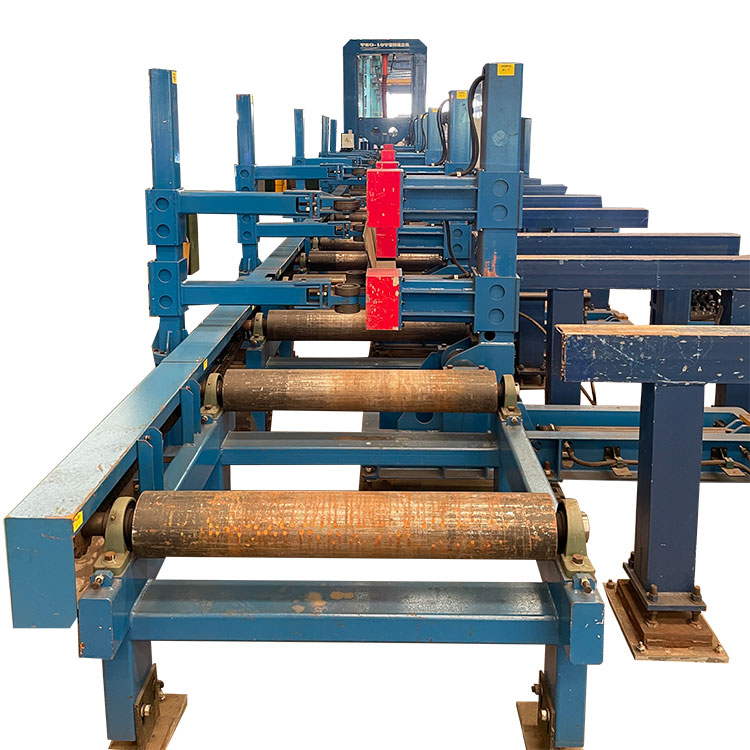

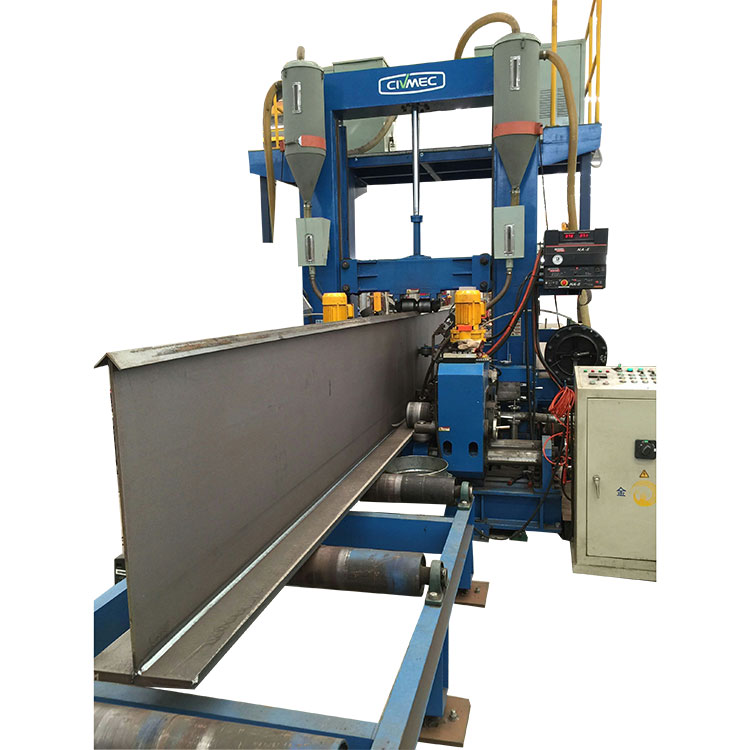

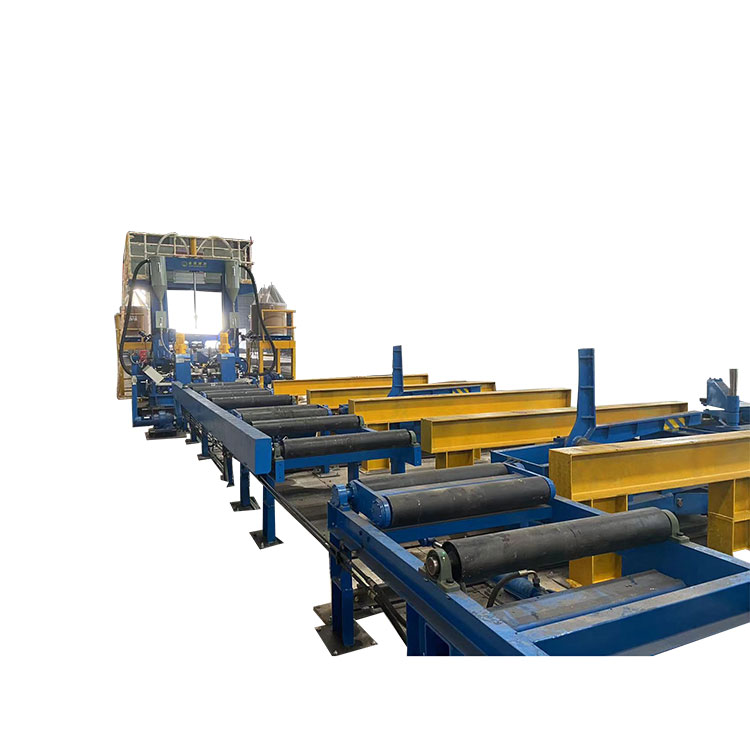

ມາດຕະຖານ ZHJສາຍເຊື່ອມ 3-in 1 H beamປະກອບດ້ວຍຕາຕະລາງ roller ວັດສະດຸປ້ອນຫນຶ່ງ, ການເຊື່ອມໂລຫະຕົ້ນຕໍແລະສະຖານີ straightening, ຕາຕະລາງ roller ຜົນຜະລິດ. ໃນສະຖານີການເຊື່ອມໂລຫະຕົ້ນຕໍແລະ straightening ມີການຕິດຕັ້ງຫນ່ວຍບໍລິການການຟື້ນຟູ flux, ຫົວເຊື່ອມທີ່ມີ torch ແລະອຸປະກອນ clamping ສໍາລັບ flange ແລະເວັບ. ສາຍມາດຕະຖານຍັງລວມທັງແຫຼ່ງພະລັງງານການເຊື່ອມໂລຫະ, ສະຖານີໄຮໂດຼລິກແລະກ່ອງປະຕິບັດງານຄວບຄຸມ.

1. ມາດຕະຖານ ZHJສາຍເຊື່ອມ 3-in 1 H beam

2. ທາງເລືອກ 1:

ຕາມການຮ້ອງຂໍທີ່ແຕກຕ່າງກັນຈາກລູກຄ້າ, ພວກເຮົາຍັງສະຫນອງການຕັ້ງຄ່າສໍາລັບ ZHJສາຍເຊື່ອມ 3-in 1 H beamດັ່ງຕໍ່ໄປນີ້:

ອີງຕາມມາດຕະຖານ 3-in-1 H beam welding ສາຍ, ມີການເພີ່ມຫນຶ່ງຊຸດຂອງ web-loader, ເຊິ່ງປະກອບດ້ວຍ 4 pcs ຂອງແຂນໂຫຼດແມ່ເຫຼັກແລະ 4pcs ຂອງສະຫນັບສະຫນູນເວັບໄຊຕ໌. ໃນແຕ່ລະແຂນໂຫລດເວັບມີ 2pcs ຂອງແມ່ເຫຼັກສໍາລັບການຖືແຜ່ນເວັບໄຊຕ໌ເຫຼັກ.

3. ທາງເລືອກ 2:

ອີງຕາມຂ້າງເທິງ, ພວກເຮົາສາມາດເພີ່ມຫນຶ່ງຊຸດຂອງ flipper beam 90 ອົງສາໃນຕາຕະລາງ roller ຜົນຜະລິດສໍາລັບການ overturn beam ການເຊື່ອມໂລຫະໃນຕໍາແຫນ່ງອອກຕາມລວງນອນ.

3. ທາງເລືອກ 3:

ລູກຄ້າບາງຄົນອາດຈະຕ້ອງການເພີ່ມຜົນຜະລິດການຜະລິດ, ພວກເຂົາຕ້ອງການຫນຶ່ງສາຍການເຊື່ອມໂລຫະທີ່ຈະປະກອບດ້ວຍ 2 ຊຸດຂອງສະຖານີການເຊື່ອມໂລຫະ. ສະຖານີການເຊື່ອມໂລຫະທໍາອິດສໍາລັບການເຊື່ອມໂລຫະ flange ທີ 1 ແລະເວັບໄຊຕ໌ເພື່ອສ້າງເປັນ T beam, ທີສອງສໍາລັບການເຊື່ອມໂລຫະ T-beam ແລະ flange ທີ 2 ເພື່ອສ້າງເປັນ H beam.

3.1 ດັ່ງນັ້ນ, ອີງຕາມມາດຕະຖານ 3-in-1 H beam welding ສາຍ, ມີການເພີ່ມຫນຶ່ງຊຸດຂອງ web-loader, ເຊິ່ງປະກອບດ້ວຍ 4 pcs ຂອງແຂນໂຫຼດແມ່ເຫຼັກແລະ 4pcs ຂອງສະຫນັບສະຫນູນເວັບໄຊຕ໌. ໃນແຕ່ລະແຂນໂຫລດເວັບມີ 2pcs ຂອງແມ່ເຫຼັກສໍາລັບການຖືແຜ່ນເວັບໄຊຕ໌ເຫຼັກ.

3.2 ເພື່ອເພີ່ມຫນຶ່ງຊຸດຂອງ flipper beam 90 ອົງສາໃນຕາຕະລາງ roller ຜົນຜະລິດຂອງສະຖານີການເຊື່ອມໂລຫະທີ່ 1 ສໍາລັບ overturn beam ການເຊື່ອມໂລຫະໃນຕໍາແຫນ່ງອອກຕາມລວງນອນ.

3.3 ເພື່ອເພີ່ມສາຍລໍາລຽງຂ້າມປະເພດຕ່ອງໂສ້ເພື່ອຍ້າຍ T-beam ໃນແນວນອນໄປຫາສະຖານີການເຊື່ອມໂລຫະທີ່ 2.
