Box Beam ເຊື່ອມສາຍ

JINFENG WELDCUT ຈະສະຫນອງການຮັບປະກັນ 1 ປີສໍາລັບການສາຍເຊື່ອມ beam ກ່ອງ. ອົງປະກອບໄຟຟ້າຕົ້ນຕໍຂອງການຜະລິດລໍາ Box beam ໄດ້ຖືກຄັດເລືອກຈາກຍີ່ຫໍ້ທີ່ມີຊື່ສຽງຂອງໂລກທີ່ຈະນໍາມາສະດວກຫຼາຍສໍາລັບຜູ້ໃຊ້ເພື່ອຊອກຫາພາກສ່ວນຢູ່ໃນທ້ອງຖິ່ນໂດຍບໍ່ມີການມາຈາກທາງໄກຈາກປະເທດຈີນ. X15 ອັດຕະໂນມັດສາຍເຊື່ອມ beam ກ່ອງແມ່ນສາຍການຜະລິດແບບອັດຕະໂນມັດທີ່ກ້າວໜ້າ ແລະ ສູງທີ່ສຸດ ເພື່ອເພີ່ມສະມັດຕະພາບໃຫ້ແກ່ຜູ້ໃຊ້ສຸດທ້າຍຈາກອຸດສາຫະກຳຕ່າງໆ.

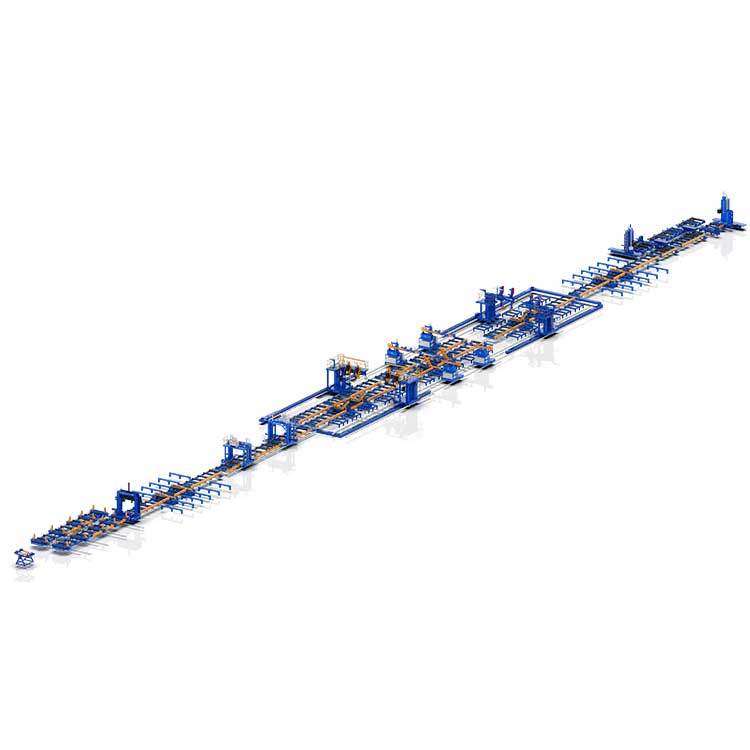

ມຸມເບິ່ງໂຄງສ້າງ

ຂໍ້ມູນຈໍາເພາະ

ຕົວແບບ	X12	X15
ຂະໜາດກ່ອງ	300-1200mm	300-1500mm
ຄວາມຫນາຂອງແຜ່ນ	10-60mm	10-60mm
ຄວາມຍາວຂອງລໍາປ່ອງ	6000-15000mm	6000-15000mm
ນ້ ຳ ໜັກ ສູງສຸດຂອງ ລຳ ຕູ້	≤30t (15000mm)	≤30t(15000ມມ)
ປະເພດການເຊື່ອມໂລຫະ	1-Tack ການເຊື່ອມໂລຫະດ້ວຍ CO2/MAG ໃນຄູ່ມື
	2- ການເຊື່ອມໂລຫະດ້ວຍ CO2/MAG ໃນອັດຕະໂນມັດ
	3- ການເຊື່ອມໂລຫະໄຟຟ້າໃນອັດຕະໂນມັດ (ESW)
	4- ການເຊື່ອມໂລຫະເຕັມຮູບແບບໂດຍ SAW (ການເຊື່ອມໂຄ້ງໃຕ້ນ້ໍາ)
ເຄື່ອງປະກອບ Baffle	1 ຊຸດ
ເຄື່ອງປະກອບກ່ອງ-beam	2sets (ຫນຶ່ງສໍາລັບການປະກອບຕົວ U, ຫນຶ່ງສໍາລັບການປະກອບກ່ອງ)
ເຄື່ອງເຊື່ອມ electro-slag	2 ຊຸດ, ປະເພດເຄື່ອງບໍລິໂພກສາຍ
ເຄື່ອງເຊື່ອມຫລັງ CO2/MAG	2 ຊຸດ
ເຄື່ອງເຊື່ອມເຄື່ອງເຊື່ອມ CO2/MAG	2 ຊຸດ
Submerged arc welding ເຄື່ອງ	2sets, ເທກໂນໂລຍີການເຊື່ອມໂລຫະ tandem
ເຄື່ອງ milling ໃບໜ້າ	1 ຊຸດ
Beam flipper 180° ປີ້ນ	2sets (4pcs), ການໂຫຼດ 15Tons / ຊຸດ
Beam flipper 180° ປີ້ນ	5sets (10pcs), ການໂຫຼດ 30Tons / ຊຸດ
ໂຄງຮ່າງການເຫຼັກ	1 ຊຸດ (3pcs), ການໂຫຼດ 30Tons / ຊຸດ
ໂຕະມ້ວນ	~160 ແມັດ
ສະຫນັບສະຫນູນການເກັບກໍາຂໍ້ມູນສໍາລັບ MES

ຄຸນນະສົມບັດແລະຄໍາຮ້ອງສະຫມັກ

1.The X15ສາຍເຊື່ອມ beam ກ່ອງແມ່ນສາຍການຜະລິດອັດຕະໂນມັດສູງເພື່ອຜະລິດຄໍລໍາ Box beam ເຊື່ອມກັບພະນັກງານຫນ້ອຍແລະ cranes ຫນ້ອຍ.
2.The ສາຍສາມາດໄດ້ຮັບການປະສົມປະສານຢ່າງເຕັມສ່ວນກັບລະບົບ MES ແລະສໍາເລັດການສື່ສານທີ່ໃຊ້ເວລາທີ່ແທ້ຈິງລະຫວ່າງຄອມພິວເຕີເທິງແລະລະບົບການຄວບຄຸມ, ສໍາເລັດການລວບລວມຂໍ້ມູນຂອງອຸປະກອນ, ອັບໂຫລດຂໍ້ມູນເກັບກໍາທັງຫມົດໃນໂຮງງານຜະລິດລະບົບ MES (ຫຼືສູນກາງເທິງ. ລະບົບການຄວບຄຸມ), ແລະຮັບປະກັນຄວາມທັນເວລາແລະປະສິດທິຜົນຂອງການສົ່ງຂໍ້ມູນ.
3. ການອອກແບບ ແລະ ການປົກປ້ອງຕ້ອງຕອບສະໜອງໄດ້ຕາມຄວາມຮຽກຮ້ອງຕ້ອງການຂອງມາດຕະຖານແຫ່ງຊາດ ແລະ ການປົກປັກຮັກສາສິ່ງແວດລ້ອມ; ຄວາມປອດໄພຂອງອຸປະກອນແລະອຸປະກອນປ້ອງກັນຕ້ອງຕອບສະຫນອງມາດຕະຖານອຸດສາຫະກໍາທີ່ກ່ຽວຂ້ອງ;.
4.ນີ້ສາຍເຊື່ອມ beam ກ່ອງຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການກໍ່ສ້າງເຫຼັກກ້າແລະໂຄງສ້າງເຫຼັກກ້າ, ສໍາລັບການເຊື່ອມໂລຫະຖັນ beam ກ່ອງສໍາລັບການກໍ່ສ້າງເຫຼັກກ້າ, ອາຄານລະດັບສູງແລະໂຄງສ້າງເຫຼັກ, ຫຼືຂົວແລະອື່ນໆ.
5. ການອອກແບບທີ່ມີຄວາມຍືດຫຍຸ່ນຂອງອຸປະກອນການເຊື່ອມໂລຫະອະນຸຍາດໃຫ້ສະຫນັບສະຫນູນຍີ່ຫໍ້ໃດໆຂອງແຫຼ່ງພະລັງງານການເຊື່ອມໂລຫະ.
6. CE, ECA ຮັບຮອງມີຢູ່.
7. ສາຍນີ້ສະຫນອງການຜະລິດຈາກ beam ຫນ້າທີ່ແສງສະຫວ່າງກັບ beam ຫນ້າທີ່ຫນັກແຫນ້ນທີ່ມີຄວາມຫນາຂະຫນາດໃຫຍ່ໂດຍບໍ່ມີການປ່ຽນເຄື່ອງມືຫຼືອຸປະກອນໃດໆ.
8. ຈາກການປະກອບໄປສູ່ການສິ້ນສຸດການປຸງແຕ່ງທັງຫມົດບໍ່ຈໍາເປັນຕ້ອງມີ cranes ຍົກເວັ້ນການໂຫຼດໃນຕອນເລີ່ມຕົ້ນແລະ unloading ໃນທີ່ສຸດ, ເຊິ່ງຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄວາມສ່ຽງຂອງການນໍາໃຊ້ cranes.

ບັນຊີລາຍຊື່ຂອງເຄື່ອງຈັກແລະອຸປະກອນການສ້າງຕັ້ງສາຍການຜະລິດທັງຫມົດເພື່ອຜະລິດ welded box-beam:

1-Baffle ເຄື່ອງປະກອບ
ເຄື່ອງນີ້ແມ່ນອຸປະກອນພິເສດສໍາລັບການປະກອບແລະການເຊື່ອມຕໍາແຫນ່ງຂອງແຜ່ນ rib reinforcing ໃນຢູ່ຕາມໂກນພາຍໃນຂອງ beam ກ່ອງ. ມັນເປັນຜະລິດຕະພັນທີ່ຕ້ອງການສໍາລັບວິສາຫະກິດໂຄງສ້າງເຫຼັກທີ່ຜະລິດ workpiece beam ກ່ອງເພື່ອຫຼຸດຜ່ອນຄວາມເຂັ້ມຂົ້ນຂອງແຮງງານແລະປັບປຸງປະສິດທິພາບການເຮັດວຽກ.


2-Box-beam ເຄື່ອງປະກອບ
ເຄື່ອງປະກອບກ່ອງແມ່ນອຸປະກອນທີ່ສໍາຄັນສໍາລັບການຜະລິດກ່ອງ beam (ຄໍລໍາ), ເຊິ່ງສ່ວນໃຫຍ່ແມ່ນສໍາເລັດການປະກອບຂອງກ່ອງ beam (ຄໍລໍາ) workpiece. ເຄື່ອງນີ້ແມ່ນຫນຶ່ງໃນອຸປະກອນທີ່ຈໍາເປັນສໍາລັບວິສາຫະກິດໂຄງສ້າງເຫຼັກເພື່ອຜະລິດ girder ກ່ອງ.
ເຄື່ອງຫນຶ່ງສໍາລັບການປະກອບ U ປະເພດ.
ເຄື່ອງຫນຶ່ງແມ່ນສໍາລັບການປະກອບກ່ອງປະເພດ.


ເຄື່ອງເຊື່ອມໂລຫະ 3-Electro-slag
XZHB15 ເຄື່ອງເຊື່ອມ electroslag cantilever ແມ່ນຜະລິດຕະພັນທີ່ດີເລີດທີ່ເປີດຕົວໂດຍບໍລິສັດການເຊື່ອມໂລຫະແລະຕັດ Jinfeng ສໍາລັບອຸດສາຫະກໍາໂຄງສ້າງເຫຼັກ. ມັນເປັນອຸປະກອນການເຊື່ອມໂລຫະພິເສດທີ່ຖືກອອກແບບມາເປັນພິເສດສໍາລັບການເຊື່ອມໂລຫະ beam ກ່ອງ. ເພື່ອຮັບປະກັນຄວາມແຂງກະດ້າງທີ່ພຽງພໍແລະການຕໍ່ຕ້ານການບິດເບືອນໃນລະຫວ່າງການຜະລິດຂອງປ່ອງ beam, baffles (i.e. stiffer plates) ໂດຍທົ່ວໄປແລ້ວແມ່ນ welded ຢູ່ພາຍໃນຂອງ beam ກ່ອງ. ເຄື່ອງນີ້ແມ່ນອຸປະກອນພິເສດສໍາລັບການເຊື່ອມໂລຫະລະຫວ່າງແຜ່ນນອກຂອງ beam ກ່ອງແລະ baffles ພາຍໃນ.


ເຄື່ອງເຊື່ອມຫລັງ 4-CO2/MAG
XQHB15L series box beam cantilever gas shielded welding machine is a special welding equipment specially designed for backing welding of box beam (column) and filling welding after backing , ເຊິ່ງເປີດຕົວໂດຍບໍລິສັດຂອງພວກເຮົາໂດຍອີງໃສ່ຄວາມຕ້ອງການຂອງຕະຫຼາດແລະປະສົບການຫລາຍປີໃນການພັດທະນາອຸປະກອນໂຄງສ້າງເຫຼັກ. .

ເຄື່ອງເຊື່ອມ 5-CO2/MAG
XQHB15 series box beam cantilever gas shielded welding machine is a special welding equipment specially designed for backing welding of box beam (column) and filling welding after backing , ເຊິ່ງເປີດຕົວໂດຍບໍລິສັດຂອງພວກເຮົາໂດຍອີງໃສ່ຄວາມຕ້ອງການຂອງຕະຫຼາດແລະປະສົບການຫລາຍປີໃນການພັດທະນາອຸປະກອນໂຄງສ້າງເຫຼັກ. .

6-Submerged arc welding machine
XMHB15 box girder cantilever submerged arc welding machine is an excellent product launched by Jinfeng Welding and Cutting Company for the steel structure ອຸດສາຫະກໍາ. ມັນເປັນອຸປະກອນການເຊື່ອມໂລຫະພິເສດທີ່ຖືກອອກແບບມາເປັນພິເສດສໍາລັບການເຊື່ອມໂລຫະ beams ກ່ອງຂະຫນາດໃຫຍ່ແລະຂະຫນາດກາງ (ຄໍລໍາ). ໃນຊຸມປີມໍ່ໆມານີ້, ຫຼັງຈາກການເພີ່ມປະສິດທິພາບແລະການປັບປຸງຢ່າງຕໍ່ເນື່ອງ, ການປະຕິບັດໄດ້ກາຍເປັນທີ່ສົມບູນແບບຫຼາຍຂຶ້ນ.

7-End-face milling ເຄື່ອງ
ດ້ວຍ​ການ​ພັດ​ທະ​ນາ​ຢ່າງ​ວ່ອງ​ໄວ​ຂອງ​ການ​ກໍ່​ສ້າງ​ເສດ​ຖະ​ກິດ, ການ​ກໍ່​ສ້າງ, ຂົວ​ແລະ​ອຸດ​ສາ​ຫະ​ກໍາ​ອື່ນໆ​ມີ​ຄວາມ​ຕ້ອງ​ການ​ທີ່​ເຂັ້ມ​ງວດ​ເພີ່ມ​ຂຶ້ນ​ສໍາ​ລັບ​ຄຸນ​ນະ​ພາບ​ຂອງ​ໂຄງ​ສ້າງ​ເຫຼັກ​ກ້າ. ການຮ່ວມ butt ຂອງ H-beam, beam ກ່ອງແລະຖັນ, ແລະພາກສ່ວນທີ່ຮຽວແຫຼມ, ແລະການປຸງແຕ່ງໃບຫນ້າສຸດທ້າຍຂອງ workpiece ໄດ້ກາຍເປັນຂະບວນການທີ່ສໍາຄັນ. ການປຸງແຕ່ງໃບຫນ້າສຸດທ້າຍບໍ່ພຽງແຕ່ປັບປຸງຄຸນນະພາບຂອງ workpiece ຢ່າງຫຼວງຫຼາຍ, ຫຼຸດຜ່ອນຄວາມຜິດພາດໃນການຕິດຕັ້ງແລະການກໍ່ສ້າງ, ເຮັດໃຫ້ໄລຍະເວລາການກໍ່ສ້າງສັ້ນ, ແລະປັບປຸງປະສິດທິພາບການກໍ່ສ້າງຢູ່ໃນສະຖານທີ່. ພ້ອມ​ທັງ​ນຳ​ມາ​ເຊິ່ງຜົນ​ປະ​ໂຫຍ​ດດ້ານ​ເສດຖະກິດ​ທີ່​ດີກ​ວ່າ​ໃຫ້​ແກ່​ວິ​ສາ​ຫະກິດ​ໂຄງ​ປະກອບ​ເຫຼັກ​ກ້າ. ອີງ​ຕາມ​ສະພາບ​ການ​ປຸງ​ແຕ່ງ​ຕົວ​ຈິງ​ຂອງ​ວິ​ສາ​ຫະກິດ​ໂຄງ​ປະກອບ​ເຫຼັກ​ກ້າ, ບໍລິສັດ​ຂອງ​ພວກ​ເຮົາ​ພວມ​ດູດ​ເອົາ​ຄວາມ​ໄດ້​ປຽບ​ຂອງ​ຜະລິດ​ຕະພັນ​ທີ່​ຄ້າຍຄື​ກັນ​ຢູ່​ຕ່າງປະ​ເທດ, ​ແລະ ທັນ​ການ​ເປີດ​ຕົວ​ຜະລິດ​ຕະພັນ​ໃໝ່​ຕາມ​ຄວາມ​ຕ້ອງການ​ຂອງ​ຕະຫຼາດ. ມັນບໍ່ພຽງແຕ່ຖືກນໍາໃຊ້ໃນອຸດສາຫະກໍາໂຄງສ້າງເຫຼັກ, ແຕ່ຍັງສາມາດນໍາໃຊ້ເປັນອຸປະກອນທົ່ວໄປ, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຂົວ, ພະລັງງານໄຟຟ້າ, ນ້ໍາມັນ, ປິໂຕເຄມີແລະອຸດສາຫະກໍາການຜະລິດເຄື່ອງຈັກອື່ນໆ.


8-Beam flipper 180° ປີ້ນ
ສອງຊິ້ນຂອງມືຖື 180 ° flippers beam ໄຮໂດຼລິກຖືກນໍາໃຊ້ສໍາລັບການຫັນອອກຂອງ workpieces welded ຂ້າງຫນຶ່ງ. ໃນເວລາທີ່ເຮັດວຽກ, ຍົກ workpiece ອອກຫ່າງຈາກຕາຕະລາງ roller ຫຼື rack ຊິ້ນວຽກ, ແລະເຄື່ອງຫຼຸດລົງໄດ້ຂັບລົດສອງ beam flippers ຍ້າຍ synchronously ເພື່ອຍ້າຍ workpiece ໄປຂ້າງຂອງຕາຕະລາງ roller ຫຼື rack ຊິ້ນວຽກ, ແລະຫຼັງຈາກນັ້ນສອງ cylinders ບົບໄຮໂດຼລິກ. ຂັບລົດທັງສອງແຂນໃຫ້ rotate synchronously, ຍ້າຍ workpiece ໄປເຄິ່ງກາງຂອງຕາຕະລາງ roller ຫຼື rack ຊິ້ນວຽກຫຼັງຈາກ overturning, ແລະຫຼັງຈາກນັ້ນການຂົນສົ່ງ workpiece ກັບຂະບວນການຕໍ່ໄປຫຼືການເຊື່ອມໂລຫະ.
ອີງຕາມສະຖານະການຕົວຈິງ, ສອງຕ່ອນສາມາດນໍາໃຊ້ແຍກຕ່າງຫາກເປັນກຸ່ມເພື່ອ flip beam ສັ້ນ. ໃນເວລາດຽວກັນ, 4 ຕ່ອນຍັງສາມາດຖືກລວມເຂົ້າກັນເປັນກຸ່ມຫນຶ່ງສໍາລັບການ overturning ຂອງ beams ຍາວ. ຄວາມຍືດຫຍຸ່ນສູງແລະປະສິດທິພາບ.


ຕາຕະລາງການເຮັດວຽກຂອງ beam flippers:

9-ລົດເຂັນເຫຼັກ
ອຸປະກອນນີ້ສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນການປະສານງານກັບຂະບວນການຜະລິດເພື່ອຍ້າຍ workpiece ຈາກຕາຕະລາງ roller conveying ຫຼືອຸປະກອນອື່ນໆເພື່ອອຸປະກອນທີ່ຈະດໍາເນີນການ. ໂຄງຮ່າງການເຫຼັກສ່ວນໃຫຍ່ແມ່ນມີສອງຫນ້າທີ່ປະຕິບັດ: ຍ່າງແລະຍົກ. ການຍົກຍ້າຍຂອງ workpiece ສາມາດສໍາເລັດໂດຍຜ່ານການຫມູນໃຊ້ແລະການຄວບຄຸມ. ອຸປະກອນມີໂຄງສ້າງງ່າຍດາຍ, ການດໍາເນີນງານສະດວກແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງ. ເຄື່ອງຈັກຮັບຮອງເອົາການອອກແບບທີ່ຫນັກແຫນ້ນ, ມີນ້ໍາຫນັກສູງສຸດ 30 ໂຕນ;


ຕາຕະລາງ 10-Roller
ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍສໍາລັບການ conveying workpieces ຈາກການປະກອບຂອງ beam ກ່ອງເພື່ອສໍາເລັດການເຊື່ອມໂລຫະ, ສິ້ນສຸດການຫັນຫນ້າ.

ວິທີການຜະລິດ welded Box beam ຈາກແຜ່ນເຫຼັກ?

ຕໍ່ໄປນີ້ແມ່ນຕາຕະລາງການໄຫຼເຂົ້າການຜະລິດສໍາລັບການຜະລິດຈາກແຜ່ນຈົນກ່ວາ H beam ແລະການກວດກາສຸດທ້າຍ.
ຕາຕະລາງການຜະລິດ


ສາຍການເຊື່ອມໂລຫະປ່ອງ-beam ຕິດຕັ້ງຢູ່ໃນໂຮງງານຂອງຜູ້ໃຊ້
